24V 2路學習型帶外接手動接口及限位接口無線遙控開關
（自鎖、點動、互鎖可任意設置,帶手動及限位接口）

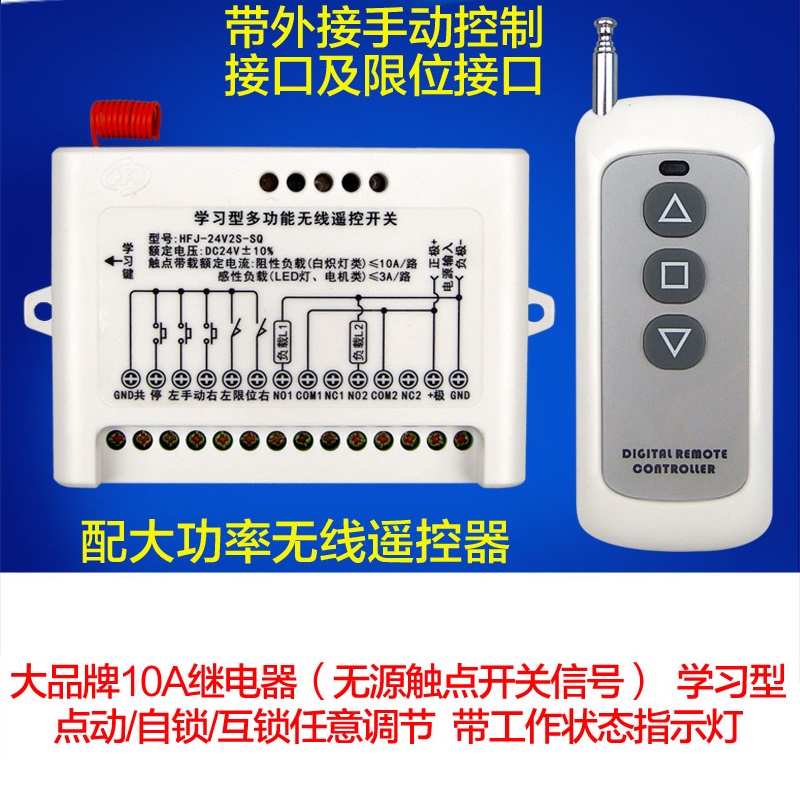

【本鏈接配件】 1個直流24V兩路無線接收器（含外殼）、1個大功率3鍵無線遙控器、1節遙控器電池、1張說明書
一、產品特點
真正多功能反復學習型：
此功能很多不懂的客戶都不太了解也不太重視！但這卻是一個非常重要非常方便客戶的功能！
此功能主要用于：
①、原配的遙控器壞掉了。
②、原配的遙控器給弄丟了。
③、想再增加同樣功能的遙控器。
④、想用一個多鍵的遙控器分別控制幾個同類型的接收器。
⑤、現在市面上及網上賣的98%都是固定碼的，工作方式都是由解碼IC固化的，也就是說您要點動的他就發點動的給您！但是某一天您又想換互鎖的工作方式，那您得重新花一份錢再買一個互鎖的工作方式的！而我們的學習碼遙控開關您只需要輕松地插拔一下跳線帽位置即可實現點動/自鎖/互鎖的更改，簡單、方便、實用。
⑥、編碼學習方便且兼容各種遙控器：可學習2260、2262、2264、2240、1527、527 、5211等多種無線遙控編碼信號，全面兼容常見的固定碼無線遙控器，產品配套和使用變得更加輕松、容易；
我們的接收器和遙控器設定的都是315MHz的頻率（國內官方允許開放的無線電標準頻率），以后只要您拿一個315MHz頻率的遙控器（滾動碼除外，其它的基本上都可以）學習一下即可使此新的遙控器控制原有的接收器！而目前網上很大賣家賣的都是固定碼的！也就是說您買到的是什么樣子的就幾乎是什么樣子的了！您原配遙控器不見了或壞了或想增加幾個遙控器來使用那您得首先了解一下工作頻率是多少的！在有電子知識的基礎上還得要拆開遙控器來對著焊碼，還要確定遙控器的振蕩電阻是否與接收器的振蕩電阻匹配，如果很不幸您的是1527或2240芯片編碼的話那您的整套開關即可以宣布報廢了！
該無線接收控制器，具高保密性，性能穩定、功耗低之特點，且使用方便，無需采用傳統跳線或撥碼開關編碼，只需將遙控器所發射的無線信號讓該接收控制器接收并存儲，即可實現配套使用。本控制器出廠默認為只有一個遙控器可以控制，也可以學習四組不同編碼的遙控器存儲后同時控制。如果學習好的遙控器在使用過程中丟失，只需選用同類型的遙控器重新學習即可取消原有遙控器的控制權并取得現在的使用權。其輸出方式分別有三種自鎖、點動、互鎖。主要應用于燈具、電子鎖、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域。
二、無線遙控器主要技術指標：
1、工作電壓：DC12V（23A電池一粒）
2、工作電流：≤30mA
3、工作頻率：433MHz（可定制315M頻率的）
4、編碼類型： 2264或1527芯片（無特殊說明，則隨機發貨）
5、發射距離：視距1000米，此距離為空曠地?zé)o干擾的理論距離，使用中會根據不同環境干擾、隔墻及障礙物有所減短?？諘鐭o(wú)干擾地的環境下一般為標稱距離的10%-25%左右。
6、外型尺寸：92×40×15mm
三、接收控制器主要技術參數
1、工作電壓： DC24V±10%
2、工作溫度： - 20℃—+60℃
3、接收頻率： 315MHz（可定制433M頻率的）
4、繼電器觸點帶載額定電流：阻性負載≤10A（純阻性負載，如：白熾燈、電熱水器、電飯鍋等），感性負載≤3A（如：水泵、空調、電視機、節能燈等）
5、輸出方式：繼電器開關信號（兩組繼電器輸出開關信號，即：獨立兩組常開/常閉轉換觸點）
6、工作方式：點動、互鎖、自鎖、一路點動一路自鎖（視跳線帽位置而定,簡單實用）
7、外殼尺寸： 89×64×22mm
三：線路接入并確定輸出方式
1、輸入端標記為+極，接入+24V(正極)。
2、輸入端標記為負極－，接入GND（負極）。
3、板上標注1、2、3為一組繼電器的三個輸出端，分別對應NC、COM、NO。（輸出為開關信號）；
4、板上標注4、5、6為另一組繼電器的三個輸出端，分別對應NC、COM、NO（輸出為開關信號）；
5、手動左接口：低電平有效，對應第一路繼電器開或關（需從本控制器的GND端接出的電平）；
6、手動右接口：低電平有效，對應第二路繼電器開或關（需從本控制器的GND端接出的電平）；
7、手動停接口：低電平有效，控制兩路繼電器的關閉（需從本控制器的GND端接出的電平）；
8、左限位接口：低電平有效，檢測到有效信號后（行程開關閉合），對應的第一路繼電器關閉（需從本控制器的GND接出的電平，行程開關選擇“自復位常開型的”）；
9、右限位接口：低電平有效，檢測到有效信號后（行程開關閉合），對應的第二路繼電器關閉（需從本控制器的GND接出的電平，行程開關選擇“自復位常開型的”）；
10、設定輸出方式：板上JP2的位置有跳線帽，上電前插好。跳線帽插好后（依照6、7、8所述），輸出狀態也就確定了。（注意：輸出狀態是上電前確定的，上電后改變跳線帽，不會改變它的輸出功能）
11、設定輸出方式為：點動！跳線至1、2端（把這兩端短路），輸出方式為瞬時（點動）；具體為：按下遙控器按鈕，繼電器就吸合，松開遙控器按鈕，繼電器釋放。
12、設定輸出方式為：自鎖！跳線至3、4端（把這兩端短路），輸出方式為穩態(自鎖)；具體為：按一下遙控器按鈕，對應的這組繼電器吸合，再按一下遙控器按鈕，對應的這組繼電器斷開；
13、設定輸出方式為：互鎖！跳線拔出，不用；輸出方式為：互鎖，具體為：按下遙控器A按鈕，第1組繼電器吸合，按下C按鈕，第一組繼電器斷開；按下遙控器B按鈕，第2組繼電器吸合，按下C按鈕，第二組繼電器斷開（兩組只能其一組工作，另一組不工作）。
14、將JP1的1、2短接，3、4短接，設定輸出方式為一路點動，一路自鎖；
15、若需其它特殊功能，請聯系我們。
四、接線示意圖(本圖謹供參考，具體視使用場合及控制電壓接線)
|
